一、仪器设备概况　　

  1、水下灌注施工简介
　　混凝土桩采用钻孔泥浆护壁成孔，就是采用泥浆与孔内压力平衡的方式，确保成孔的稳定性，故孔内始终充满泥浆。混凝土在灌注时采用泥浆下灌注工艺，混凝土自导管内灌注至孔底，孔内混凝土上平面逐步升高，将孔内泥浆从地平面孔口排出。因为混凝土上平面在泥浆下看不见，这就需要一种仪器控制混凝土上平面的高度，也就是控制桩的顶高。
　　2、仪器的组成

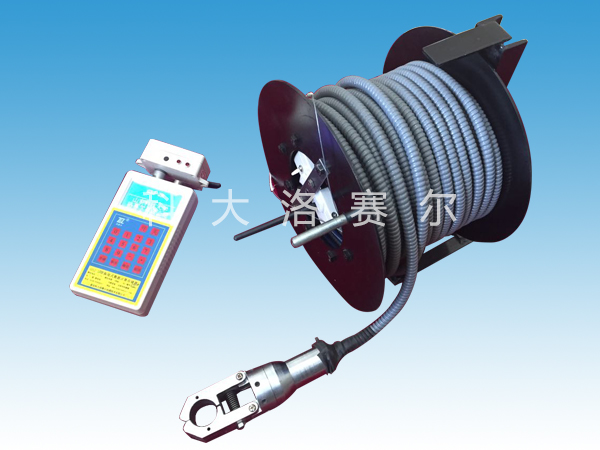

　　该仪器就由测深传感器、信号线、无线发射接收器及显示报警仪组成。
　　3、仪器的工作原理
　　将测深传感器头部的鱼嘴夹夹在待下放的钢筋笼子的环筋上，随钢筋笼子一同下放至孔内事先计划的高度，一般固定在要灌注的桩顶高之下1000mm左右。将信号线引到地面以上，可有线，也可无线传递给显示报警仪。当混凝土灌注至传感器以上1000mm左右时，由于事先在显示报警仪内设置好了参数。这时就会红灯亮报警提示，就可以停止灌注了。
　　二、技术参数
　　测深传感器的量程：300，400，500KPa
　　准确度：0.5%FS，1.0%FS
　　分辨率：0.01%FS
　　稳定性：年漂移不大于准确度
　　采集显示仪采用锂电池供电，采集数据带日期，直接显示物理量，可限高报警
　　测频精度：0.10Hz
　　测频分辨力：± 0.1Hz
　　工作环境：-5℃-50℃，相对湿度80%
　　无线采集距离20米，有线采集1000米。
　　三、用途
　　用于基桩在泥浆下灌注混凝土时，控制混凝土上平面高度使用，施工必备，防止灌注超高造成浪费。
